机夹枪钻可加工从玻璃纤维、特氟龙等塑料到铸铁、碳钢、铜、铝合金、合金钢、高强度合金等材料，应用于下列行业零件中的深孔加工：
汽车行业：凸轮轴、曲轴、转向器齿条、缸头、缸盖等；
模具行业：水道孔、顶针孔、流道孔、导柱孔等；
油泵油嘴：喷油器气体、针阀孔、柱塞套等；
煤矿机械：活塞杆、活柱、缸壁、电液阀等；
纺织液压：热辊辊体、锭子、液压阀等；
电力能源：转子、芯轴、阀杆、机组外缸、管板等。

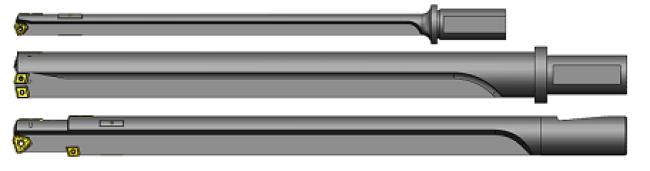

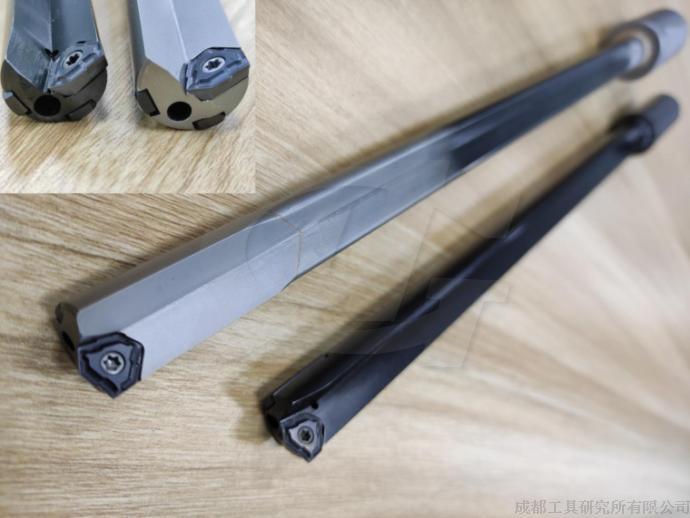

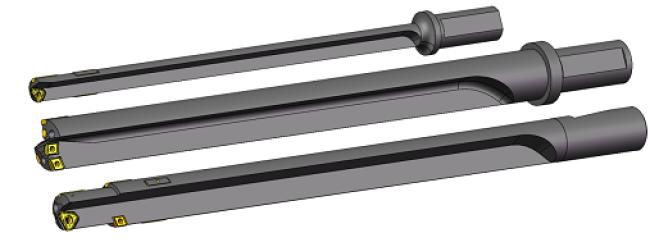

4个系列机夹枪钻产品：

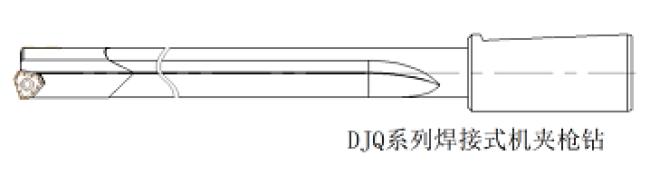

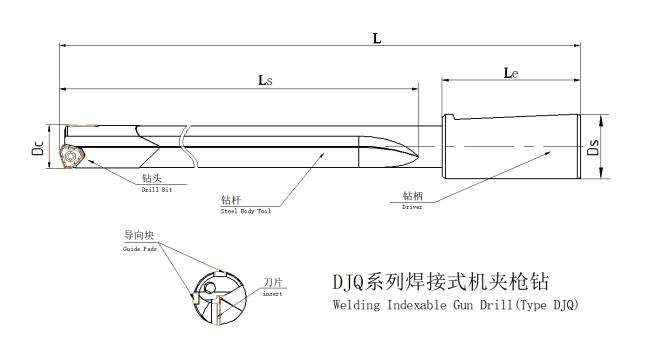

DJQ系列机夹枪钻（直径范围φ12-32mm）

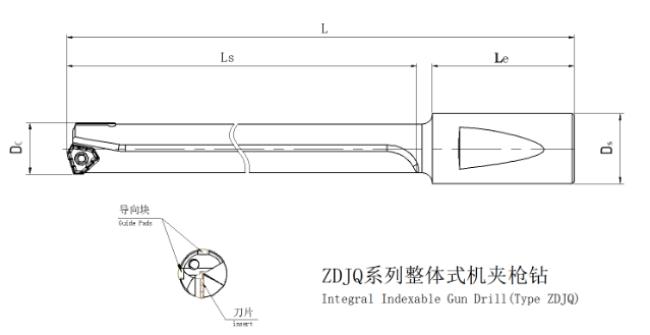

ZDJQ系列整体机夹枪钻（直径范围φ16-32mm）

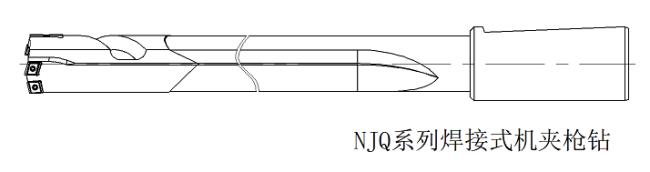

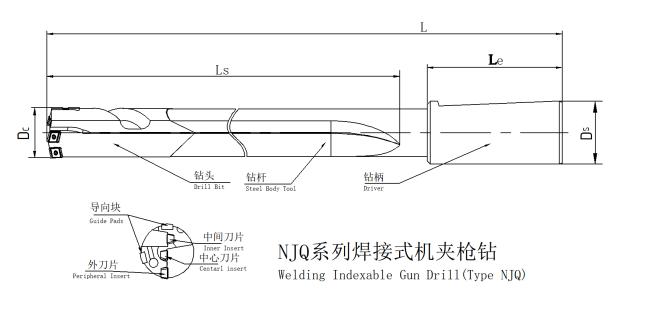

NJQ系列机夹枪钻（直径范围φ30-51mm）

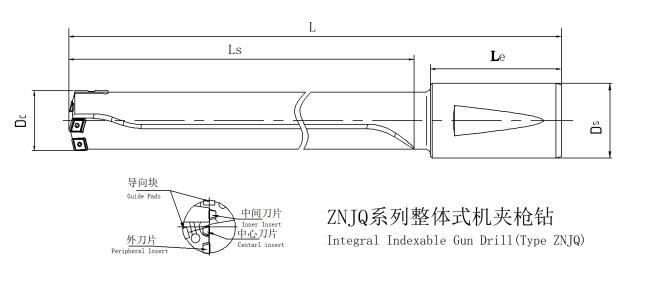

ZNJQ系列整体机夹枪钻（直径范围φ30-51mm）
产品特点：
※刀具无需重磨，减少生产时间成本；

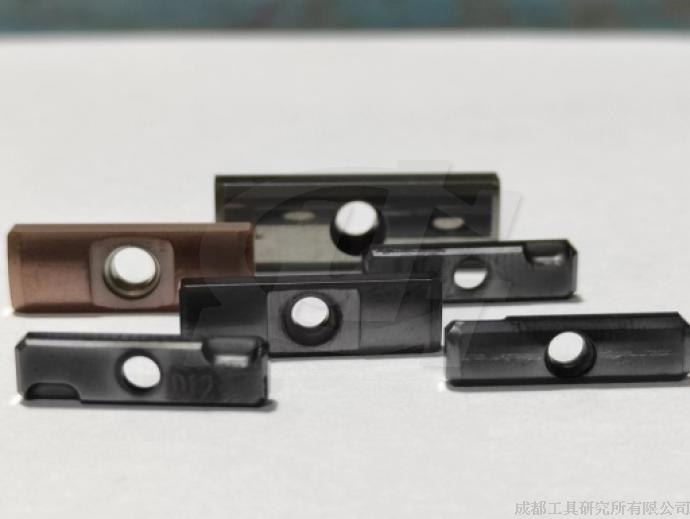

※刀片和导条兼容多规格，刀具管理方便；
※分屑结构设计使切屑细小，排屑更稳定流畅；
※加工高效，相比焊接合金枪钻进给量可提高2-3倍；

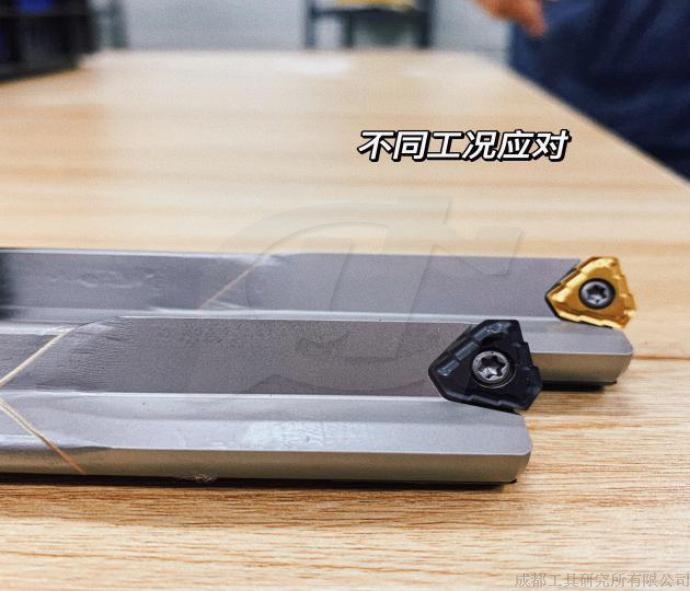

※多种刀片牌号可满足不同材料的加工；
※特殊结构设计可加工交叉孔，盲孔，台阶孔等特殊深孔;

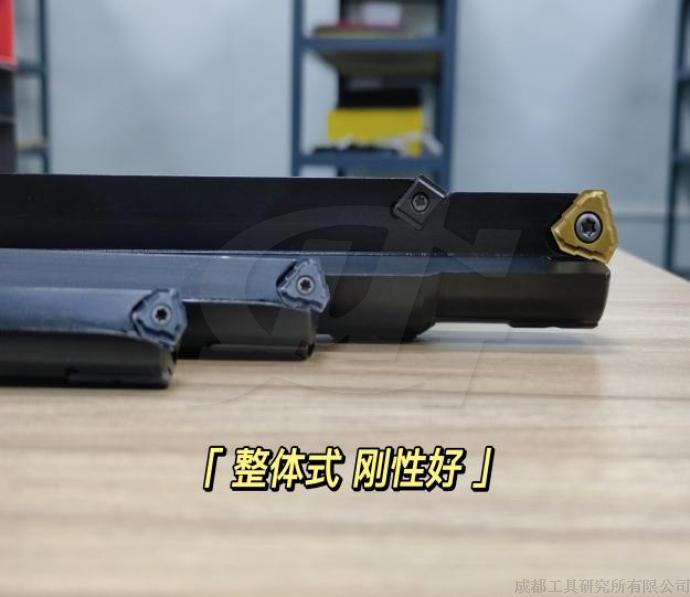

※整体机夹枪钻更适用于加工中心，数控车床等通用机床。

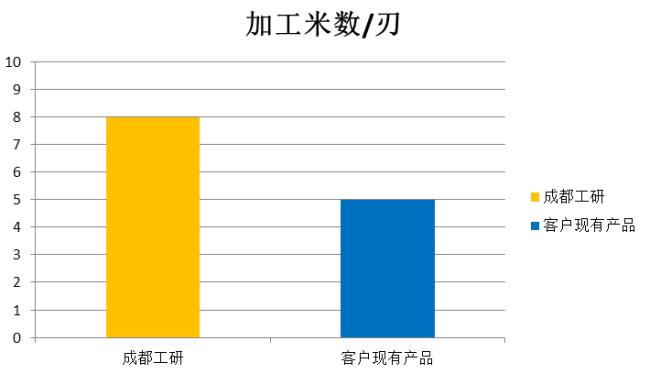

加工案例
加工案例A：
|
刀具型号 |
| ||
|
使用设备 |
卧式枪钻专机 | ||
|
加工零件 |
注塑模具（冷却孔） | ||
|
加工材料 |
LQ40 HRC40-45 | ||
|
切削速度 |
44m/min | ||
|
进 给 |
30mm/min | ||
|
冷却情况 |
油冷 3.5Mpa | ||
|
寿命情况 |

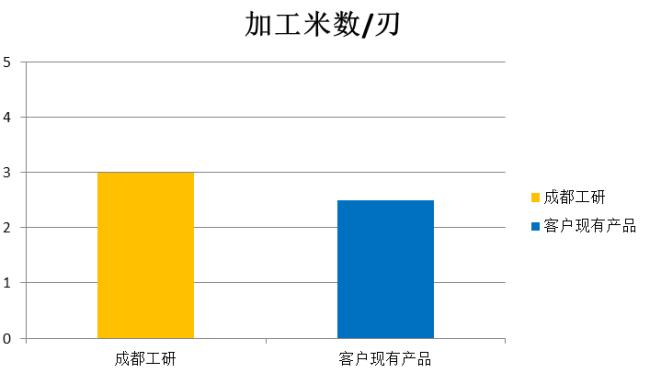

同等切削条件下，寿命比客户现有产品提升20%。 |
加工案例B：
|
刀具型号 |
| ||
|
使用设备 |
立式枪钻专机 | ||
|
加工零件 |
液压管接头（内孔） | ||
|
加工材料 |
40Cr HB220-260 | ||
|
切削速度 |
63m/min | ||
|
进 给 |
100mm/min | ||
|
冷却情况 |
油冷 2.5Mpa | ||
|
寿命情况 |

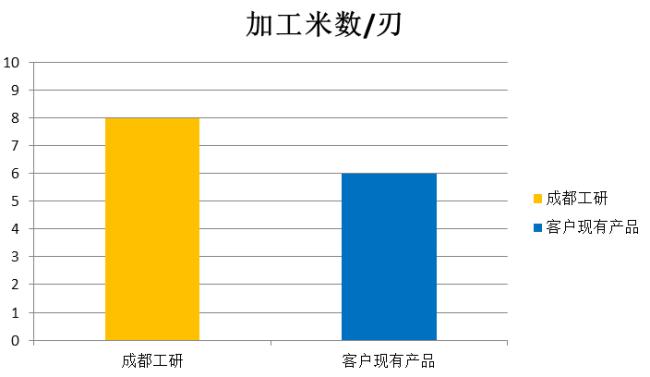

同等切削条件下，寿命比客户现有产品提升40%。 |
加工案例C：
|
刀具型号 |
| ||
|
使用设备 |
卧式枪钻专机 | ||
|
加工零件 |
特殊钢管（深孔） | ||
|
加工材料 |
NS3102 HRB 85 | ||
|
切削速度 |
33m/min | ||
|
进 给 |
20mm/min | ||
|
冷却情况 |
油冷 1.5Mpa | ||
|
寿命情况 |
同等切削条件下，寿命比客户现有产品提升60%。 |
加工案例D：
|
刀具型号 |
| ||
|
使用设备 |
卧式枪钻专机 | ||
|
加工零件 |
特殊钢管（深孔） | ||
|
加工材料 |
不锈钢 HRC35-40 | ||
|
切削速度 |
33m/min | ||
|
进 给 |
15mm/min | ||
|
冷却情况 |
油冷 1.2Mpa | ||
|
寿命情况 |
同等切削条件下，寿命比客户现有产品提升33%。 |
