可转位螺纹刀具
成都工具研究所生产销售的各类可转位螺纹刀片，可以用在国外同类产品的刀杆上，其精度 及切削性能已经达到国际同类产品水平。该刀具是加工不锈钢，铸铁，铸钢，高强度钢及有色金属等材料的高效精密螺纹刀具。其销售的主要品种有：公职螺纹刀片（M）、统一螺纹刀片（UN）、惠氏螺纹刀片（W）、英国管螺纹刀片（BSPT）、美国管螺纹刀片（NPT）、局部剖面60度截顶形螺纹刀片、局部剖面55度截顶形螺纹刀片,公制梯形螺纹刀片（TR）、美制梯形（爱克母）螺纹刀片（ACME）、美制矮牙梯形（爱克母）螺纹刀片（SACME）、美国石油管螺纹刀片（API）等，同时还提供螺纹刀杆（内外螺纹刀杆），有方柄和圆柄两种。

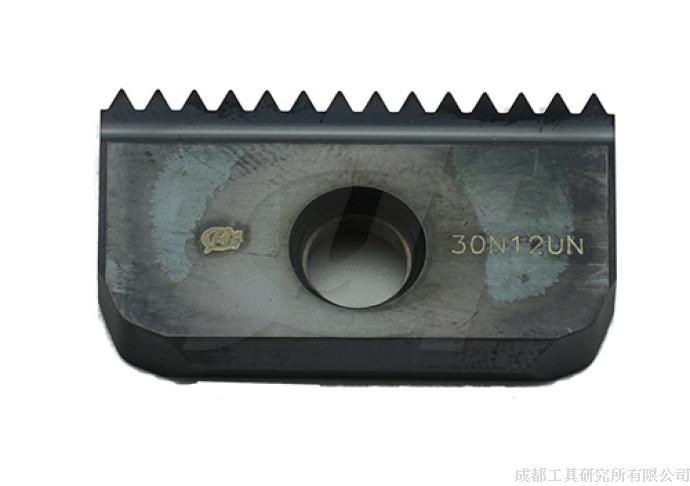

螺纹铣刀片
螺纹铣刀片的优势：
- 同样的刀杆和刀片和加工左旋和右旋螺纹
- 一种刀杆和刀片组合可以加工不同管径的螺纹
- 一次走到完成螺纹加工
- 降低加工成本，比使用丝锥划算
- 通过多齿加工能有效提升加工效率
- 有利于盲孔加工
- 大多数刀片有2个切削刃
- 对机床功率要求低，一台小型机床可以生产大型螺纹，并减少更多的加工时间
|
螺距pitch
(mm) |
切削刃长 (cutting length) L |
|
12mm |
14mm |
21mm |
30mm |
40mm |
|
0.5 |
Ext. |
|
|
|
|
|
|
Int. |
12 N 0.5 ISO |
14 N 0.5 ISO |
|
|
|
|
0.75 |
Ext. |
|
14 E 0.75ISO |
|
|
|
|
Int. |
12 N 0.75ISO |
14 N 0.75ISO |
|
|
|
|
1 |
Ext. |
|
14 E 1.0 ISO |
21 E 1.0 ISO |
|
|
|
Int. |
12 N 1.0 ISO |
14 N 1.0 ISO |
21 N 1.0 ISO |
|
|
|
1.25 |
Ext. |
|
14 E 1.25ISO |
|
|
|
|
Int. |
12 N 1.25ISO |
14 N 1.25ISO |
|
|
|
|
1.5 |
Ext. |
|
14 E 1.5 ISO |
21 E 1.5 ISO |
30 E 1.5 ISO |
40 E 1.5 ISO |
|
Int. |
12 N 1.5 ISO |
14 N 1.5 ISO |
21 N 1.5 ISO |
30 N 1.5 ISO |
40 N 1.5 ISO |
|
1.75 |
Ext. |
|
14 E 1.75ISO |
|
|
|
|
Int. |
|
14 N 1.75ISO |
21 N 1.75ISO |
|
|
|
2 |
Ext. |
|
14 E 2.0 ISO |
21 E 2.0 ISO |
30 E 2.0 ISO |
40 E 2.0 ISO |
|
Int. |
|
14 N 2.0 ISO |
21 N 2.0 ISO |
30 N 2.0 ISO |
40 N 2.0 ISO |
|
2.5 |
Ext. |
|
14 E 2.5 ISO |
21 E 2.5 ISO |
|
|
|
Int. |
|
14 N 2.5 ISO |
21 N 2.5 ISO |
|
|
|
螺距pitch
(mm) |
切削刃长(cutting length) L |
|
12mm |
14mm |
21mm |
30mm |
40mm |
|
3.5 |
Ext. |
|
|
|
30 E 3.5 ISO |
|
|
Int. |
|
|
21 N 3.5 ISO |
30 N 3.5 ISO |
40 N 3.5 ISO |
|
4 |
Ext. |
|
|
|
30 E 4.0 ISO |
40 E 4.0 ISO |
|
Int. |
|
|
|
30 N 4.0 ISO |
40 N 4.0 ISO |
|
4.5 |
Ext. |
|
|
|
|
|
|
Int. |
|
|
|
30 N 4.5 ISO |
40 N 4.5 ISO |
|
5 |
Ext. |
|
|
|
|
40 E 5.0 ISO |
|
Int. |
|
|
|
|
40 N 5.0 ISO |
|
5.5 |
Ext. |
|
|
|
|
|
|
Int. |
|
|
|
|
40 N 5.5 ISO |
|
6 |
Ext. |
|
|
|
|
40 E 6.0 ISO |
|
Int. |
|
|
|
|
40 N 6.0 ISO |
|
H |
6.3 |
7.5 |
12 |
16 |
20 |
|
T |
2.9 |
3.1 |
4.7 |
5.5 |
6.3 |
